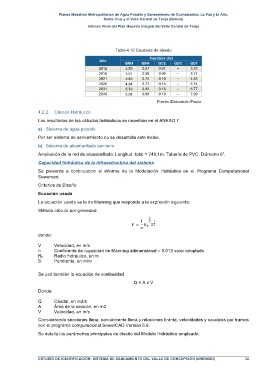

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Tabla 4.12 Caudales de diseño

Caudales (l/s)
Año
QMH QINF QCE QDC QDT
2012 2.59 0.67 0.07 -- 3.33
2016 3.01 0.68 0.08 -- 3.77
2021 3.83 0.72 0.10 -- 4.65
2026 4.84 0.77 0.13 -- 5.74
2031 5.79 0.82 0.16 -- 6.77
2036 6.92 0.88 0.19 -- 7.99
Fuente: Elaboración Propia
4.2.2. Cálculo Hidráulico

Los resultados de los cálculos hidráulicos se muestran en el ANEXO 7.
a) Sistema de agua potable
Por ser sistema de saneamiento no se desarrolla este inciso.

b) Sistema de alcantarillado sanitario
Ampliación de la red de alcantarillado: Longitud total = 749,1m. Tubería de PVC. Diámetro 6”.
Capacidad hidráulica de la infraestructura del sistema

Se presenta a continuación el informe de la Modelación Hidráulica en el Programa Computacional
Sewercad.

Criterios de Diseño
Ecuación usada
La ecuación usada es la de Manning que responde a la expresión siguiente:

Método cálculo por gravedad:
!
1 ! !
! = ! ! !
! !
donde:

V Velocidad, en m/s
n Coeficiente de rugosidad de Manning adimensional = 0.013 valor adoptado
R h Radio hidráulico, en m
S Pendiente, en m/m

Se usó también la ecuación de continuidad

Q = A x V
Donde:

Q Caudal, en m3/s
A Área de la sección, en m2
V Velocidad, en m/s
Considerando secciones llena, parcialmente llena y relaciones tirante, velocidades y caudales por tramos
con el programa computacional SewerCAD Versión 5.6.

Se detalla los parámetros principales de diseño del Modelo Hidráulico empleado:

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DEL VALLE DE CONCEPCIÓN (URIONDO) 34
