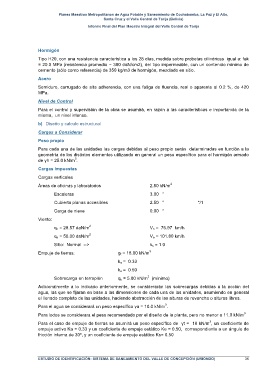

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Hormigón

Tipo H20, con una resistencia característica a los 28 días, medida sobre probetas cilíndricas igual a: fak
= 20.0 MPa (resistencia promedio ~ 300 daN/cm2), del tipo impermeable, con un contenido mínimo de
cemento (sólo como referencia) de 350 kg/m3 de hormigón, mezclado en sitio.
Acero
Semiduro, corrugado de alta adherencia, con una fatiga de fluencia, real o aparente al 0.2 %, de 420
MPa.
Nivel de Control

Para el control y supervisión de la obra se asumirá, en razón a las características e importancia de la
misma, un nivel intenso.

b) Diseño y calculo estructural
Cargas a Considerar
Peso propio
Para cada una de las unidades las cargas debidas al peso propio serán determinadas en función a la
geometría de los distintos elementos utilizando en general un peso específico para el hormigón armado
3
de γh = 25.0 kN/m .
Cargas impuestas
Cargas verticales
2
Áreas de oficinas y laboratorios 2.50 kN/m
Escaleras 3.00 "
Cubierta planas accesibles 2.50 " */1

Carga de nieve 0.00 "
Viento:
2
q n = 28.57 daN/m V n = 76.97 km/h
2
q e = 50.00 daN/m V e = 101.80 km/h
Sitio: Normal --> k s = 1.0
3
Empuje de tierras: g t = 18.00 kN/m
k a = 0.33
k e = 0.50
2
Sobrecarga en terraplén q v = 5.00 kN/m (mínimo)
Adicionalmente a lo indicado anteriormente, se considerarán las sobrecargas debidas a la acción del
agua, las que se fijaran en base a las dimensiones de cada una de las unidades, asumiendo en general
el llenado completo de las unidades, haciendo abstracción de las alturas de revancha o alturas libres.
3
Para el agua se considerará un peso específico γa = 10.0 kN/m .
3
Para lodos se considerara el peso recomendado por el diseño de la planta, pero no menor a 11.0 kN/m
3
Para el caso de empuje de tierras se asumirá un peso específico de γt = 18 kN/m , un coeficiente de
empuje activo Ka = 0.33 y un coeficiente de empuje estático Ke = 0.50, correspondiente a un ángulo de
fricción interna de 30º, y un coeficiente de empuje estático Ks= 0.50

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DEL VALLE DE CONCEPCIÓN (URIONDO) 36
