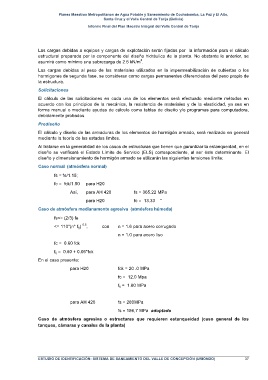

Las cargas debidas a equipos y cargas de explotación serán fijadas por la información para el cálculo
estructural preparada por la componente del diseño hidráulico de la planta. No obstante lo anterior, se
2
asumirá como mínimo una sobrecarga de 2.5 kN/m .
Las cargas debidas al peso de los materiales utilizados en la impermeabilización de cubiertas o los
hormigones de segunda fase, se consideran como cargas permanentes diferenciadas del peso propio de
la estructura.
Solicitaciones

El cálculo de las solicitaciones en cada una de los elementos será efectuado mediante métodos en
acuerdo con los principios de la mecánica, la resistencia de materiales y de la elasticidad, ya sea en
forma manual o mediante ayudas de cálculo como tablas de diseño y/o programas para computadora,
debidamente probados.

Prediseño
El cálculo y diseño de las armaduras de los elementos de hormigón armado, será realizado en general
mediante la teoría de los estados límites.
Al tratarse en la generalidad de los casos de estructuras que tienen que garantizar la estanqueidad, en el
diseño se verificará el Estado Límite de Servicio (ELS) correspondiente, al ser éste determinante. El
diseño y dimensionamiento de hormigón armado se utilizarán las siguientes tensiones límite:
Caso normal (atmósfera normal)

fs = fe/1.15;
fc = fck/1.50 para H20
Así, para AH 420 fs = 365.22 MPa

para H20 fc = 13.33 “
Caso de atmósfera medianamente agresiva (atmósfera húmeda)

fs<= (2/3) fe
0.5
<= 110*(n* f tj) , con n = 1.6 para acero corrugado
n = 1.0 para acero liso

fc = 0.60 fck
f tj = 0.60 + 0.06*fck
En el caso presente:

para H20 fck = 20 .0 MPa
fc = 12.0 Mpa
f tj = 1.80 MPa

para AH 420 fs = 280MPa
fs = 186,7 MPa adoptado

Caso de atmósfera agresiva o estructuras que requieren estanqueidad (caso general de los
tanques, cámaras y canales de la planta)

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DEL VALLE DE CONCEPCIÓN (URIONDO) 37
