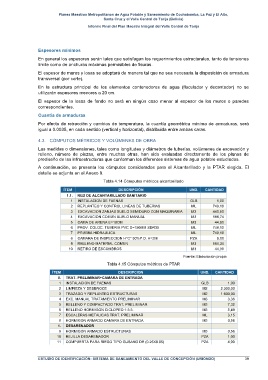

Espesores mínimos

En general los espesores serán tales que satisfagan los requerimientos estructurales, tanto de tensiones
límite como de anchuras máximas permisibles de fisuras.

El espesor de muros y losas se adoptará de manera tal que no sea necesaria la disposición de armadura
transversal (por corte).
En la estructura principal de los elementos contenedores de agua (floculador y decantador) no se
utilizarán espesores menores a 20 cm.
El espesor de la losas de fondo no será en ningún caso menor al espesor de los muros o paredes
correspondientes.
Cuantía de armaduras

Por efecto de retracción y cambios de temperatura, la cuantía geométrica mínima de armaduras, será
igual a 0.0035, en cada sentido (vertical y horizontal), distribuida entre ambas caras.

4.3. CÓMPUTOS MÉTRICOS Y VOLÚMENES DE OBRA
Las medidas o dimensiones, tales como longitudes y diámetros de tuberías, volúmenes de excavación y
relleno, número de piezas, entre muchas otras, han sido evaluadas directamente de los planos de
prediseño de las infraestructuras que conforman los diferentes sistemas de agua potable estudiados.

A continuación, se presenta los cómputos considerados para el Alcantarillado y la PTAR elegida. El
detalle se adjunta en el Anexo 9.

Tabla 4.14 Cómputos métricos alcantarillado
ÍTEM DESCRIPCIÓN UND. CANTIDAD
1.1. RED DE ALCANTARILLADO SANITARIO
1 INSTALACION DE FAENAS GLB 1,00
2 REPLANTEO Y CONTROL LINEAS DE TUBERIAS ML 749,10
3 EXCAVACION ZANJAS SUELO SEMIDURO CON MAQUINARIA M3 440,50
4 EXCAVACION COMUN SUELO MANUAL M3 188,74
5 CAMA DE ARENA E=10CM M3 44,90
6 PROV. COLOC. TUBERIA PVC D=150MM SDR35 ML 749,10
7 PRUEBA HIDRAULICA ML 749,10
8 CAMARA DE INSPECCION H°C° 50%P.D. H=2M PZA 9,00
9 RELLENO MATERIAL COMUN M3 584,34
10 RETIRO DE ESCOMBROS M3 44,90
Fuente: Elaboración propia
Tabla 4.15 Cómputos métricos de PTAR

ÍTEM DESCRIPCION UND. CANTIDAD
0. TRAT. PRELIMINAR+CAMARA DE ENTRADA
1 INSTALACION DE FAENAS GLB 1,00
2 LIMPIEZA Y DESBROCE M2 2.300,00
3 TRAZADO Y REPLANTEO ESTRUCTURAS M2 1.600,00
4 EXC. MANUAL TRATAMIENTO PRELIMINAR M3 3,36
5 RELLENO Y COMPACTADO TRAT. PRELIMINAR M3 7,32
6 RELLENO HORMIGON CICLOPEO 1:3:3. M3 5,49
7 ESCALERAS METALICAS TRAT. PRELIMINAR ML 3,15
8 HORMIGON ARMADO CAMARA DE ENTRADA M3 0,56
1. DESARENADOR
9 HORMIGON ARMADO ESTRUCTURAS M3 0,56
10 REJILLA DESARENADOR PZA 1,00
11 COMPUERTA PARA RIEGO TIPO GUSANO DE (0.25X0.85) PZA 4,00
