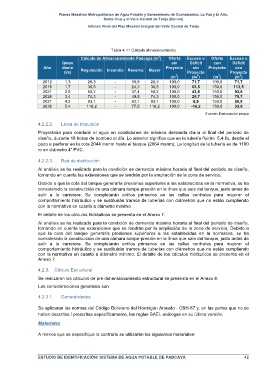

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Tabla 4.11 Cálculo almacenamiento
3
Cálculo de Almacenamiento Padcaya (m ) Oferta Exceso o Oferta Exceso o
Qmax sin Déficit con Déficit
Año diario Regulación Incendio Reserva Mayor Proyecto sin Proyecto con
(l/s) Proyecto Proyecto
3
3
3
3
(m ) (m ) (m ) (m )
2012 1,3 28,3 - 18,9 28,3 100,0 71,7 100,0 71,7
2016 1,7 36,5 - 24,3 36,5 100,0 63,5 150,0 113,5
2021 2,6 56,2 - 37,4 56,2 100,0 43,8 150,0 93,8
2026 3,4 74,3 - 49,5 74,3 100,0 25,7 150,0 75,7
2031 4,3 93,1 - 62,1 93,1 100,0 6,9 150,0 56,9
2036 5,4 116,2 - 77,5 116,2 100,0 -16,2 150,0 33,8
Fuente: Elaboración propia

4.2.2.2. Línea de Impulsión
Proyectada para conducir el agua en condiciones de máxima demanda diaria al final del período de
diseño, durante 18 horas de bombeo al día. Lo anterior significa que en la tubería fluirán 5,4 l/s, desde el
pozo a perforar en la cota 2044 msnm hasta el tanque (2064 msnm). La longitud de la tubería es de 1100
m en diámetro 4” PVC.

4.2.2.3. Red de distribución
Al análisis se ha realizado para la condición de demanda máxima horaria al final del período de diseño,
tomando en cuenta las extensiones que se tendrán por la ampliación de la zona de servicio.
Debido a que la cota del tanque generaría presiones superiores a las establecidas en la normativa, se ha
considerado la construcción de una cámara rompe-presión en la línea que sale del tanque, justo antes de
salir a la carretera. Se completarán anillos primarios en las calles centrales para mejorar el
comportamiento hidráulico y se sustituirán tramos de tuberías con diámetros que no están cumpliendo
con la normativa en cuanto a diámetro mínimo.

El detalle de los cálculos hidráulicos se presenta en el Anexo 7.
Al análisis se ha realizado para la condición de demanda máxima horaria al final del período de diseño,
tomando en cuenta las extensiones que se tendrán por la ampliación de la zona de servicio. Debido a
que la cota del tanque generaría presiones superiores a las establecidas en la normativa, se ha
considerado la construcción de una cámara rompe-presión en la línea que sale del tanque, justo antes de
salir a la carretera. Se completarán anillos primarios en las calles centrales para mejorar el
comportamiento hidráulico y se sustituirán tramos de tuberías con diámetros que no están cumpliendo
con la normativa en cuanto a diámetro mínimo. El detalle de los cálculos hidráulicos se presenta en el
Anexo 7.

4.2.3. Cálculo Estructural
Se realizaron los cálculos de pre dimensionamiento estructural se presenta en el Anexo 8.

Las consideraciones generales son:

4.2.3.1. Generalidades

Se aplicaran las normas del Código Boliviano del Hormigón Armado - CBH-87 y, en las partes que no se
hallan descritas / prescritas específicamente, las reglas BAEL análogas en su última versión.

Materiales

A menos que se especifique lo contrario se utilizarán los siguientes materiales:

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE DE PADCAYA 42
