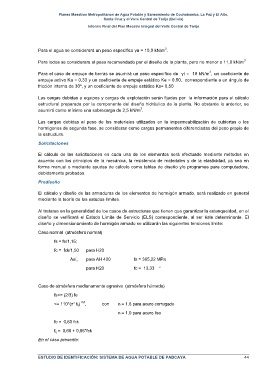

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija
3
Para el agua se considerará un peso específico γa = 10,0 kN/m .
3
Para lodos se considerara el peso recomendado por el diseño de la planta, pero no menor a 11,0 kN/m
3
Para el caso de empuje de tierras se asumirá un peso específico de γt = 18 kN/m , un coeficiente de
empuje activo Ka = 0,33 y un coeficiente de empuje estático Ke = 0,50, correspondiente a un ángulo de
fricción interna de 30º, y un coeficiente de empuje estático Ks= 0,50
Las cargas debidas a equipos y cargas de explotación serán fijadas por la información para el cálculo
estructural preparada por la componente del diseño hidráulico de la planta. No obstante lo anterior, se
2
asumirá como mínimo una sobrecarga de 2,5 kN/m .
Las cargas debidas al peso de los materiales utilizados en la impermeabilización de cubiertas o los
hormigones de segunda fase, se consideran como cargas permanentes diferenciadas del peso propio de
la estructura.
Solicitaciones
El cálculo de las solicitaciones en cada una de los elementos será efectuado mediante métodos en
acuerdo con los principios de la mecánica, la resistencia de materiales y de la elasticidad, ya sea en
forma manual o mediante ayudas de cálculo como tablas de diseño y/o programas para computadora,
debidamente probados.
Prediseño
El cálculo y diseño de las armaduras de los elementos de hormigón armado, será realizado en general
mediante la teoría de los estados límites.
Al tratarse en la generalidad de los casos de estructuras que tienen que garantizar la estanqueidad, en el
diseño se verificará el Estado Límite de Servicio (ELS) correspondiente, al ser éste determinante. El
diseño y dimensionamiento de hormigón armado se utilizarán las siguientes tensiones límite:
Caso normal (atmósfera normal)
fs = fe/1,15;
fc = fck/1,50 para H20
Así, para AH 420 fs = 365,22 MPa
para H20 fc = 13,33 “
Caso de atmósfera medianamente agresiva (atmósfera húmeda)
fs<= (2/3) fe
0,5
<= 110*(n* f tj) , con n = 1,6 para acero corrugado
n = 1,0 para acero liso
fc = 0,60 fck
f tj = 0,60 + 0,06*fck
En el caso presente:
ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE DE PADCAYA 44
