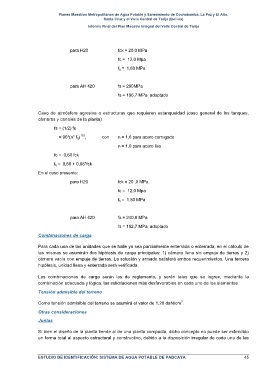

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

para H20 fck = 20,0 MPa

fc = 12,0 Mpa
f tj = 1,80 MPa

para AH 420 fs = 280MPa

fs = 186,7 MPa adoptado

Caso de atmósfera agresiva o estructuras que requieren estanqueidad (caso general de los tanques,
cámaras y canales de la planta)

fs = (1/2) fe
0,5
= 90*(n* f tj) , con n = 1,6 para acero corrugado
n = 1,0 para acero liso
fc = 0,60 fck

f tj = 0,60 + 0,06*fck
En el caso presente:

para H20 fck = 20 ,0 MPa
fc = 12,0 Mpa

f tj = 1,80 MPa

para AH 420 fs = 240,0 MPa
fs = 152,7 MPa adoptado
Combinaciones de carga

Para cada una de las unidades que se halle ya sea parcialmente enterrada o enterrada, en el cálculo de
las mismas se asumirán dos hipótesis de carga principales: 1) cámara llena sin empuje de tierras y 2)
cámara vacía con empuje de tierras. La solución y armado satisfará ambos requerimientos. Una tercera
hipótesis, unidad llena y enterrada será verificada.

Las combinaciones de carga serán las de reglamento, y serán tales que se logren, mediante la
combinación adecuada y lógica, las solicitaciones más desfavorables en cada uno de los elementos.
Tensión admisible del terreno

2
Como tensión admisible del terreno se asumirá el valor de 1,20 daN/cm .
Otras consideraciones
Juntas

Si bien el diseño de la planta tiende al de una planta compacta, dicho concepto no puede ser extendido
en forma total al aspecto estructural y constructivo, debido a la disposición irregular de cada una de las

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE DE PADCAYA 45
