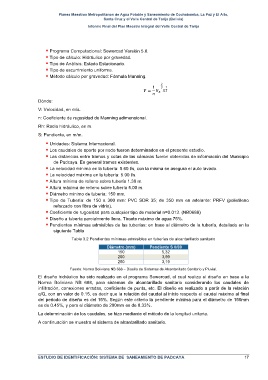

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

" Programa Computacional: Sewercad Versión 5.6.
" Tipo de cálculo: Hidráulico por gravedad.
" Tipo de Análisis: Estado Estacionario.
" Tipo de escurrimiento uniforme.
" Método cálculo por gravedad: Fórmula Manning.

!
1 ! !
! = ! ! !
! !
Dónde:

V: Velocidad, en m/s.
n: Coeficiente de rugosidad de Manning adimensional.
Rh: Radio hidráulico, en m.

S: Pendiente, en m/m.
" Unidades: Sistema Internacional.
" Los caudales de aporte por nodo fueron determinados en el presente estudio.
" Las distancias entre tramos y cotas de las cámaras fueron obtenidas de información del Municipio
de Padcaya. En general tramos existentes.
" La velocidad mínima en la tubería: 0.60 l/s, con la misma se asegura el auto lavado.
" La velocidad máxima en la tubería: 5.00 l/s.
" Altura mínima de relleno sobre tubería 1.30 m.
" Altura máxima de relleno sobre tubería 5.00 m.
" Diámetro mínimo de tubería: 150 mm.
" Tipo de Tubería: de 150 a 300 mm: PVC SDR 35; de 350 mm en adelante: PRFV (polietileno
reforzado con fibra de vidrio).
" Coeficiente de rugosidad para cualquier tipo de material n=0.013. (NB0688)
" Diseño a tubería parcialmente llena. Tirante máximo de agua 75%.
" Pendientes mínimas admisibles de las tuberías: en base al diámetro de la tubería, detallado en la
siguiente Tabla

Tabla 3.2 Pendientes mínimas admisibles en tuberías de alcantarillado sanitario
Diámetro (mm) Pendiente S 0/00
150 5,32
200 3,99
250 3,19
Fuente: Norma Boliviana NB 688 – Diseño de Sistemas de Alcantarillado Sanitario y Pluvial.
El diseño hidráulico ha sido realizado en el programa Sewercad, el cual realiza el diseño en base a la
Norma Boliviana NB 688, para sistemas de alcantarillado sanitario considerando los caudales de
infiltración, conexiones erradas, coeficiente de punta, etc. El diseño es realizado a partir de la relación
q/Q, con un valor de 0.15, es decir que la relación del caudal al inicio respecto el caudal máximo al final
del periodo de diseño es del 15%. Según este criterio la pendiente mínima para el diámetro de 150mm
es de 0.45%, y para el diámetro de 200mm es de 0.33%.
La determinación de los caudales, se hizo mediante el método de la longitud unitaria.
A continuación se muestra el sistema de alcantarillado sanitario.

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DE PADCAYA 17
