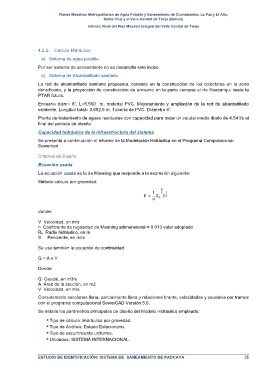

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

4.2.2. Cálculo Hidráulico

a) Sistema de agua potable
Por ser sistema de saneamiento no se desarrolla este inciso.
b) Sistema de Alcantarillado sanitario

La red de alcantarillado sanitario propuesta, consiste en la construcción de los colectores en la zona
densificada, y la proyección de construcción de emisario en la parte cercana al río Huacanqui hasta la
PTAR futura.
Emisario diám= 8”, L=5.560 m, material PVC. Mejoramiento y ampliación de la red de alcantarillado
existente. Longitud total= 3.652,9 m. Tubería de PVC. Diámetro 6”.
Planta de tratamiento de aguas residuales con capacidad para tratar un caudal medio diario de 4.54 l/s al
final del período de diseño.
Capacidad hidráulica de la infraestructura del sistema
Se presenta a continuación el informe de la Modelación Hidráulica en el Programa Computacional
Sewercad.

Criterios de Diseño
Ecuación usada
La ecuación usada es la de Manning que responde a la expresión siguiente:

Método cálculo por gravedad:
!
1 ! !
! = ! ! !
! !

donde:

V Velocidad, en m/s
n Coeficiente de rugosidad de Manning adimensional = 0.013 valor adoptado
R h Radio hidráulico, en m
S Pendiente, en m/m

Se uso también la ecuación de continuidad

Q = A x V

Donde:

Q Caudal, en m3/s
A Área de la sección, en m2
V Velocidad, en m/s

Considerando secciones llena, parcialmente llena y relaciones tirante, velocidades y caudales por tramos
con el programa computacional SewerCAD Versión 5.6.

Se detalla los parámetros principales de diseño del Modelo Hidráulico empleado:
! Tipo de cálculo: Hidráulico por gravedad.
! Tipo de Análisis: Estado Estacionario.
! Tipo de escurrimiento uniforme.
! Unidades: SISTEMA INTERNACIONAL.

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DE PADCAYA 35
