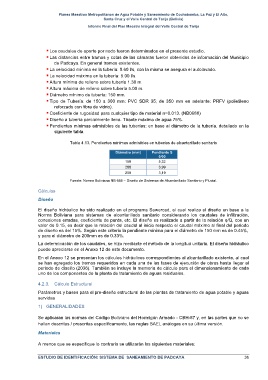

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

! Los caudales de aporte por nodo fueron determinados en el presente estudio.
! Las distancias entre tramos y cotas de las cámaras fueron obtenidas de información del Municipio
de Padcaya. En general tramos existentes.
! La velocidad mínima en la tubería: 0.60 l/s, con la misma se asegura el autolavado.
! La velocidad máxima en la tubería: 5.00 l/s.
! Altura mínima de relleno sobre tubería 1.30 m.
! Altura máxima de relleno sobre tubería 5.00 m.
! Diámetro mínimo de tubería: 150 mm.
! Tipo de Tubería: de 150 a 300 mm: PVC SDR 35; de 350 mm en adelante: PRFV (polietileno
reforzado con fibra de vidrio).
! Coeficiente de rugosidad para cualquier tipo de material n=0.013. (NB0688)
! Diseño a tubería parcialmente llena. Tirante máximo de agua 75%.
! Pendientes mínimas admisibles de las tuberías: en base al diámetro de la tubería, detallado en la
siguiente tabla.

Tabla 4.13. Pendientes mínimas admisibles en tuberías de alcantarillado sanitario

Diámetro (mm) Pendiente S
0/00
150 5,32
200 3,99
250 3,19

Fuente: Norma Boliviana NB 688 – Diseño de Sistemas de Alcantarillado Sanitario y Pluvial.
Cálculos
Diseño

El diseño hidráulico ha sido realizado en el programa Sewercad, el cual realiza el diseño en base a la
Norma Boliviana para sistemas de alcantarillado sanitario considerando los caudales de infiltración,
conexiones erradas, coeficiente de punta, etc. El diseño es realizado a partir de la relación q/Q, con un
valor de 0.15, es decir que la relación del caudal al inicio respecto el caudal máximo al final del periodo
de diseño es del 15%. Según este criterio la pendiente mínima para el diámetro de 150 mm es de 0.45%,
y para el diámetro de 200mm es de 0.33%.
La determinación de los caudales, se hizo mediante el método de la longitud unitaria. El diseño hidráulico
puede apreciarse en el Anexo 12 de este documento.

En el Anexo 12 se presentan los cálculos hidráulicos correspondientes al alcantarillado existente, al cual
se han agregado los tramos requeridos en cada una de las fases de ejecución de obras hasta llegar al
período de diseño (2036). También se incluye la memoria de cálculo para el dimensionamiento de cada
uno de los componentes de la planta de tratamiento de aguas residuales.

4.2.3. Cálculo Estructural
Parámetros y bases para el pre-diseño estructural de las plantas de tratamiento de agua potable y aguas
servidas
1) GENERALIDADES

Se aplicaran las normas del Código Boliviano del Hormigón Armado - CBH-87 y, en las partes que no se
hallan descritas / prescritas específicamente, las reglas BAEL análogas en su última versión.

Materiales
A menos que se especifique lo contrario se utilizarán los siguientes materiales:

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DE PADCAYA 36
