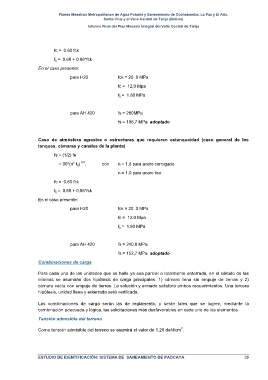

fc = 0.60 fck

f tj = 0.60 + 0.06*fck
En el caso presente:

para H20 fck = 20 .0 MPa
fc = 12.0 Mpa

f tj = 1.80 MPa

para AH 420 fs = 280MPa
fs = 186,7 MPa adoptado

Caso de atmósfera agresiva o estructuras que requieren estanqueidad (caso general de los
tanques, cámaras y canales de la planta)
fs = (1/2) fe
0.5
= 90*(n* f tj) , con n = 1.6 para acero corrugado
n = 1.0 para acero liso

fc = 0.60 fck
f tj = 0.60 + 0.06*fck

En el caso presente:
para H20 fck = 20 .0 MPa

fc = 12.0 Mpa
f tj = 1.80 MPa

para AH 420 fs = 240.0 MPa

fs = 152,7 MPa adoptado
Combinaciones de carga

Para cada una de las unidades que se halle ya sea parcial o totalmente enterrada, en el cálculo de las
mismas se asumirán dos hipótesis de carga principales: 1) cámara llena sin empuje de tierras y 2)
cámara vacía con empuje de tierras. La solución y armado satisfará ambos requerimientos. Una tercera
hipótesis, unidad llena y enterrada será verificada.

Las combinaciones de carga serán las de reglamento, y serán tales que se logren, mediante la
combinación adecuada y lógica, las solicitaciones más desfavorables en cada uno de los elementos.

Tensión admisible del terreno
2
Como tensión admisible del terreno se asumirá el valor de 1.20 daN/cm .
