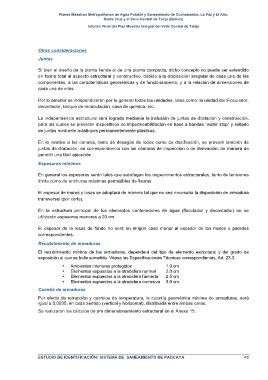

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija
Otras consideraciones
Juntas
Si bien el diseño de la planta tiende al de una planta compacta, dicho concepto no puede ser extendido
en forma total al aspecto estructural y constructivo, debido a la disposición irregular de cada una de las
componentes, a las características geométricas y de funcionamiento, y a la relación de dimensiones de
cada una de ellas.
Por lo anterior se independizarán por lo general todas las unidades, tales como: la unidad del Floculador,
decantador, tanque de recirculación, casa de química, etc.
La independencia estructural será lograda mediante la inclusión de juntas de dilatación y construcción,
para las cuales se preverán dispositivos de impermeabilización en base a bandas “water stop” y sellado
de juntas mediante mástiques permanentemente plásticos.
En lo relativo a los canales, tanto de desagüe de lodos como de dosificación, se preverá también de
juntas de dilatación, en correspondencia con las cámaras de inspección o de derivación, de manera de
permitir una fácil ejecución.
Espesores mínimos
En general los espesores serán tales que satisfagan los requerimientos estructurales, tanto de tensiones
límite como de anchuras máximas permisibles de fisuras.
El espesor de muros y losas se adoptará de manera tal que no sea necesaria la disposición de armadura
transversal (por corte).
En la estructura principal de los elementos contenedores de agua (floculador y decantador) no se
utilizarán espesores menores a 20 cm.
El espesor de la losas de fondo no será en ningún caso menor al espesor de los muros o paredes
correspondientes.
Recubrimiento de armaduras
El recubrimiento mínimo de las armaduras, dependerá del tipo de elemento estructural y del grado de
exposición al que se halle sometido. Véase las Especificaciones Técnicas correspondientes, Art. 23.3.
! Ambientes interiores protegidos 1.0 cm
! Elementos expuestos a la atmósfera normal 2.0 cm
! Elementos expuestos a la atmósfera húmeda 2.5 cm
! Elementos expuestos a la atmósfera corrosiva 3.0 cm
Cuantía de armaduras
Por efecto de retracción y cambios de temperatura, la cuantía geométrica mínima de armaduras, será
igual a 0.0035, en cada sentido (vertical y horizontal), distribuida entre ambas caras.
Se realizaron los cálculos de pre dimensionamiento estructural en el Anexo 15.
