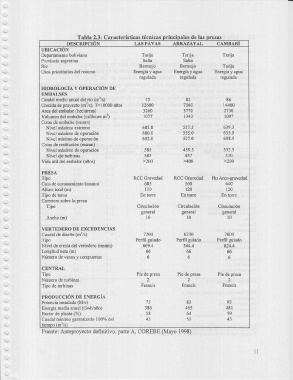

Tabla 2.3: Características técnicas principales de las presas
DESCRIPCIÓN LAS PAVAS ARRAZAYAL CAMBARÍ
UBICACIÓN
Departamento bolivian o Tarija Tarija Tarij a
Provincia argentina Salta Salta
Río Bermejo Bermejo Tarij a
Usos prioritarios del recurso Energía y agua Energía y agua Energía y agua
regulada regulada regulada

HIDROLOGÍA Y OPERACIÓN D E
EMBALSES
Caudal medio anual del río (m3/s) 75 82 86
Crecida de proyecto (m3/s), T=10000 años 12600 7560 14400
Area del embalse (hectáreas ) 3260 3770 2750
Volumen del embalse (millones m3) 1077 1343 1007
Cotas de embalse (msnm)
Nivel máximo extrem o 683.8 557.5 639.3
Nivel máximo de operació n 680.0 555.0 635 .0
Nivel mínimo .de operación 652.0 527.0 608.5
Cotas de restitución (msnm )
Nivel máximo de operació n 585 459.5 532.5
Nivel eje turbinas 582 457 530
Vida útil del embalse (años) >200 >400 >200
PRES A
Tipo RCC Gravedad RCC Gravedad Ho Arco-gravedad
Cota de coronamiento (msnm) 685 560 640
Altura total (m) 110 120 120
Tipo de toma En torre En torre En torre
Carretera sobre la pres a
Tipo Circulación Circulación Circulación
general general general
Ancho (m) 10 10 1 0

VERTEDERO DE EXCEDENCIA S
Caudal de diseño (m3/s) 7200 6230 7600
Tipo Perfil guiado Perfil guiado Perfil guiado
Nivel de cresta del vertedero (msnm) 669.4 544.4 624.4
Longitud neta (m) 66 66 66
Número de vanos y compuerta s 6 6 6

CENTRAL
Tipo Pie de presa Pie de presa Pie de presa
Número de turbinas 2 2 2
Tipo de turbinas Francis Francis Francis

PRODUCCIÓN DE ENERGÍA
Potencia instalada (Mw) 75 83 93
Energía media anual (Gwh/año) 386 465 48 1
Factor de planta (%) 58 64 59
Caudal mínimo garantizado 100% de l 45 55 45
tiempo (m3/s)
Fuente: Anteproyecto definitivo, parte *A, COREBE (Mayo 1998)

11
