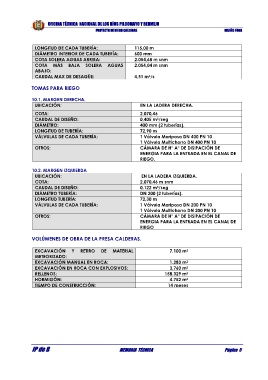

LONGITUD DE CADA TUBERÍA: 115,00 m
DIÁMETRO INTERIOR DE CADA TUBERÍA: 600 mm
COTA SOLERA AGUAS ARRIBA: 2.054,68 m snm
COTA MÁS BAJA SOLERA AGUAS 2.054,04 m snm
ABAJO:
CAUDAL MAX DE DESAGÜE: 4,51 m /s
3

TOMAS PARA RIEGO

10.1. MARGEN DERECHA.
UBICACIÓN: EN LA LADERA DERECHA.
COTA: 2.070,46
3
CAUDAL DE DISEÑO: 0,405 m /seg
DIÁMETRO: 400 mm (2 tuberías).
LONGITUD DE TUBERÍA: 72,90 m
VÁLVULAS DE CADA TUBERÍA: 1 Válvula Mariposa DN 400 PN 10
1 Válvula Multichorro DN 400 PN 10
OTROS: CÁMARA DE H° A° DE DISIPACIÓN DE
ENERGIA PARA LA ENTRADA EN EL CANAL DE
RIEGO.

10.2. MARGEN IZQUIERDA
UBICACIÓN: EN LA LADERA IZQUIERDA.
COTA: 2.070,46 m snm
CAUDAL DE DISEÑO: 0,122 m /seg
3
DIÁMETRO TUBERÍA: DN 200 (2 tuberías).
LONGITUD TUBERÍA: 72,30 m
VÁLVULAS DE CADA TUBERÍA: 1 Válvula Mariposa DN 200 PN 10
1 Válvula Multichorro DN 200 PN 10
OTROS: CÁMARA DE H° A° DE DISIPACIÓN DE
ENERGIA PARA LA ENTRADA EN EL CANAL DE
RIEGO

VOLÚMENES DE OBRA DE LA PRESA CALDERAS.

EXCAVACIÓN Y RETIRO DE MATERIAL 7.100 m 3
METEORIZADO:
EXCAVACIÓN MANUAL EN ROCA: 1.283 m 3
3
EXCAVACIÓN EN ROCA CON EXPLOSIVOS: 3.760 m
RELLENOS: 158.329 m 3
HORMIGÓN: 4.752 m
3
TIEMPO DE CONSTRUCCIÓN: 14 meses
